点群データをアップロードしてみよう¶
Mapray Cloudに好きなデータをアップロードすると、デジタルツイン上にデータを配置することができます。 Maprayで扱えるデータは多種ありますが、ここでは、点群データをアップロードしてみましょう。
事前準備¶
今回のハンズオンのためにデータを事前に準備しています。 事前準備のサンプルデータのダウンロードからデータをダウンロードしておいてください。 以下、サンプルデータと呼びます。
点群データのアップロード¶
MaprayではLASやPLYなど、一般的な点群のオープンフォーマット形式のファイルをアップロードすることができます。 ここではlasデータを使います。
データは東京都デジタルツイン実現プロジェクトの点群データを使います。 サンプルデータのpointcloud/の下に6つのlasファイルを準備しています。 東京タワー周辺の点群データです。
PointCloud Dataset Dashboard¶

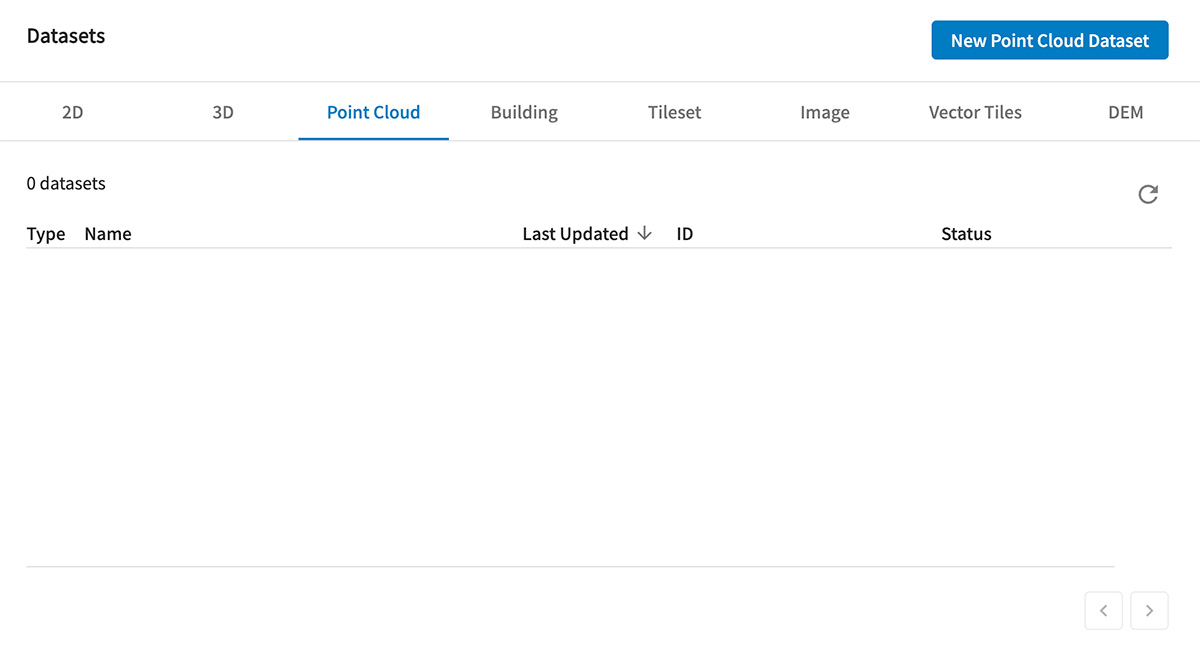

Mapray CloudのグローバルメニューからDatasetsを選択します。 Datasets 2D Dashboardが表示されたら、Point Cloudタブをクリックします。 するとDatasets Point Cloud Dashboardが表示されます。
アップロード¶

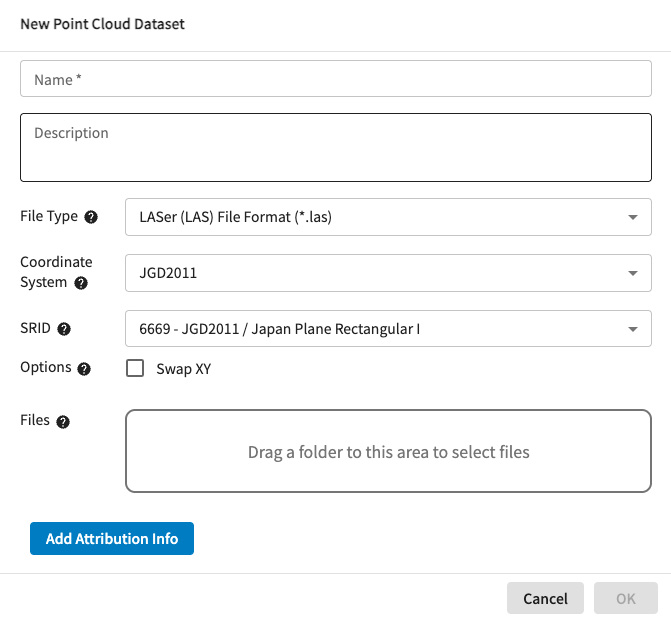

右上のNew Point Cloud Datasetボタンを押します。 すると、Point Cloud Datasetアップロードダイアログが表示されます。
lasファイルのドラッグ&ドロップ¶
まず、Drag a folder to this area to select files に、サンプルデータの
pointcloud
データ属性の設定¶

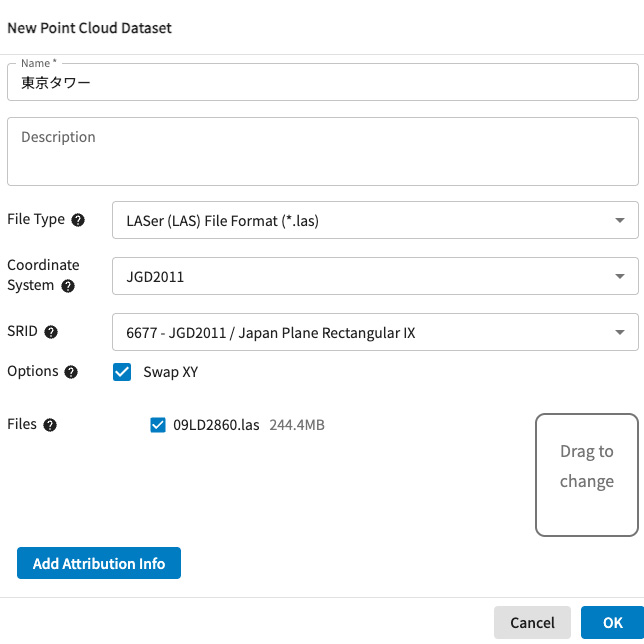

取得したデータの空間参照系に合わせてデータを設定します。 今回のデータは、 平面直角座標9系です。 また、日本のデータによくあるのですが、 X軸が南北方向、Y軸が東西方向になっているものが多いです。 このようなデータはSwap XYで南北を入れ替えることができます。
その他の値は以下の表を参考に入力してください。
| 設定項目 | 値 |
|---|---|
Name |
東京タワー (任意で良いです) |
Description |
未入力 or 任意 |
File Type |
LASer(LAS)File Format(*.las) |
Coordinate System |
JGD2011 |
SRID |
6677 - JGD2011/Japan Plane Rectangular IX |
Swap XY |
チェック |
Tips
点群データは一般的に測量で取得したものが多いです。どのSRIDで取得したかはとても重要です。
アップロード開始¶
入力が終わったらOKボタンを押します。データがアップロードされます。 アップロードが完了するとデータ変換作業が始まります。
データの表示¶
3分ほどするとPoint Cloud Dataset Dashboardにデータ項目が表示されます。 Statusがオレンジにアイコンから、緑色になれば変換が終了しています。
Warning
赤いStopアイコンが出ると変換にエラーが起きています。エラーメッセージを確認しましょう。エラー内容によってはメッセージが不明瞭な場合もあります

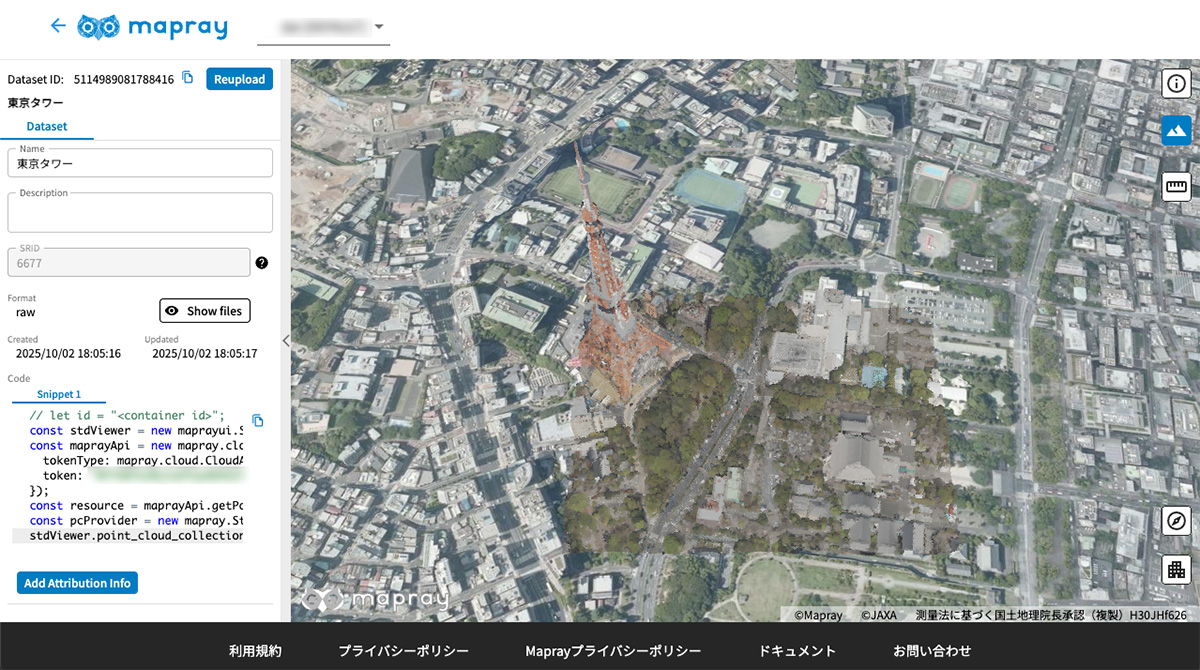

「東京タワー」の右側にあるEditボタンを押します。 するとデジタルツイン空間の中に東京タワーの点群データが表示されます。 表示されれば成功です。
